Raytek^® Compact MI3 非接觸式紅外線測溫器

小巧外型，強大性能，適用於多樣化工業應用
智慧、安全、創新、多功能的解決方案

根據各種溫度範圍和網路通訊介面組裝您自己的客製化系統
透過自我診斷功能減少維護，防止電纜斷裂和內部過熱
具有適用於爆炸性環境的本質安全型 ATEX/IECEx 認證

Raytek MI3 紅外測溫儀，以小型感測頭設計，提供強大性能，適用於 OEM 應用和製程控制，可在-40°C 至1800°C（-40°F 至3272°F）範圍內連續非接觸式溫度監控，並且由於採用多感測頭系統，可降低每個測量點的安裝成本，適合需要精確和穩定監控的工業應用。

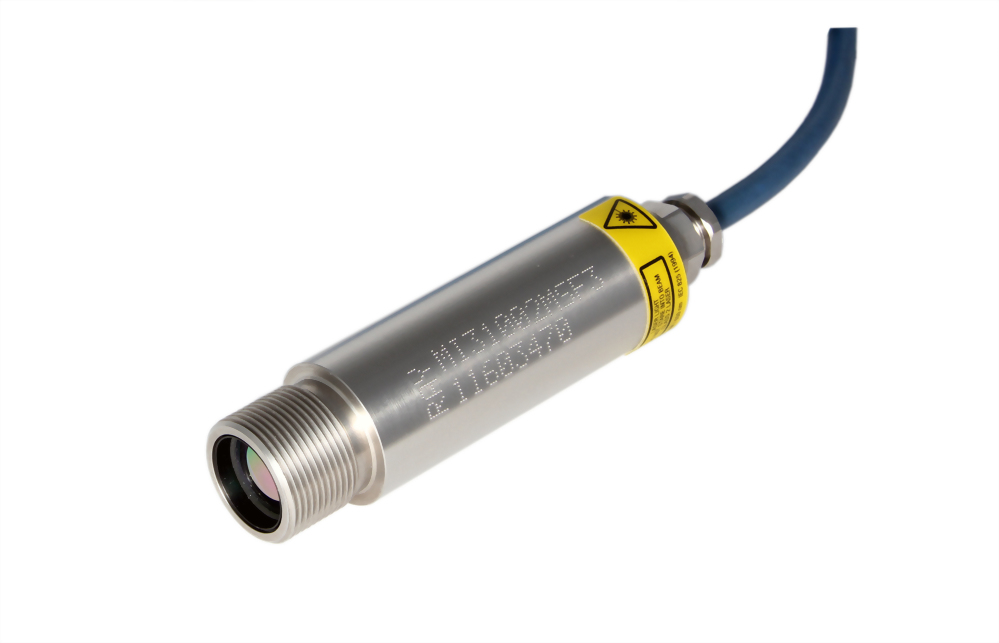

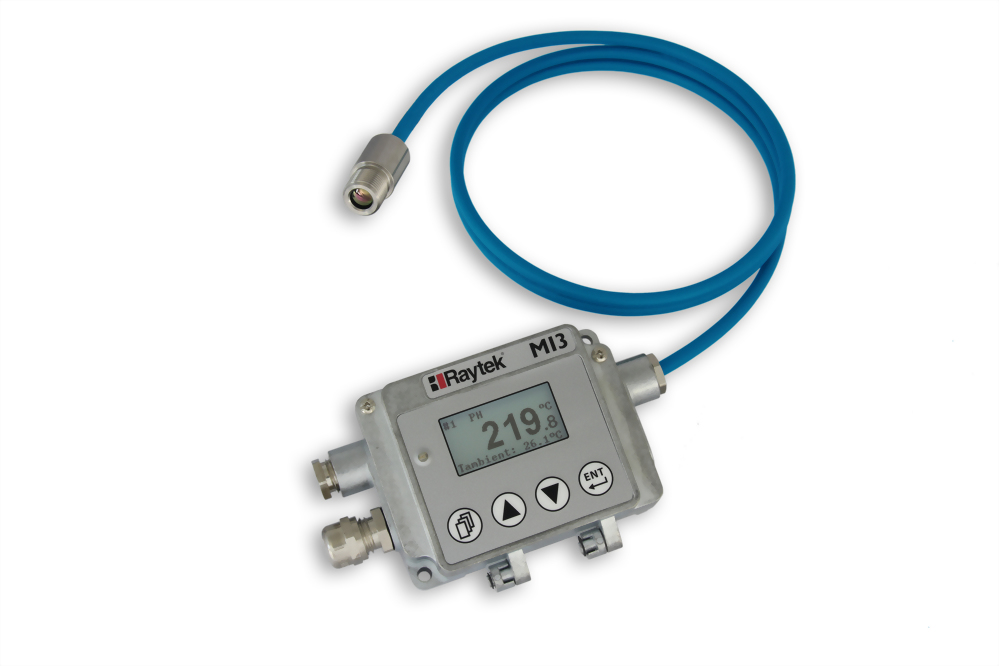

Raytek MI3 數位紅外線測溫儀代表了連續非接觸式溫度監測的新一代性能和創新，適用於各種 OEM 應用和製造流程。每個 MI3 紅外線溫度計都是一個兩件式系統，帶有微型感測頭和獨立的通訊電子設備。微型感測頭可以安裝在任何系統中，並且性能優於更大的感測器，使 Raytek MI3 成為同類產品中最有價值的紅外線溫度感測器。

此數位紅外線測溫儀的 OEMMI3 版本允許與主機控制器直接進行數位通信，而無需額外的通信盒。

創新的多感測頭接口，每個通訊盒最多可支援8 個可單獨尋址的感測頭，降低了感測器成本，簡化了感測器安裝和應用故障排除，並提供了每個測量點的最低成本。

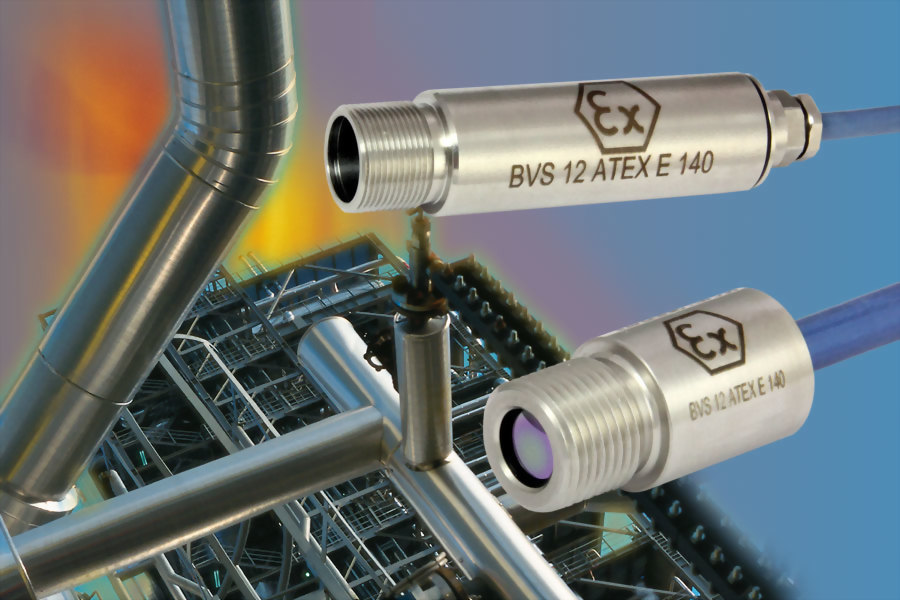

工作場所的爆炸性環境可能是由易燃氣體、煙霧或蒸氣或可燃粉塵引起的。 Raytek MI3 ATEX/IECEx 認證感測器可安全用於監控此類爆炸過程中的適當溫度。所有標準 MI3 和 MI3100 頭均可訂購並帶有可選的 ATEX/IECEx 認證。一個專門提供的防爆電源可與 2 個感測頭一起使用。

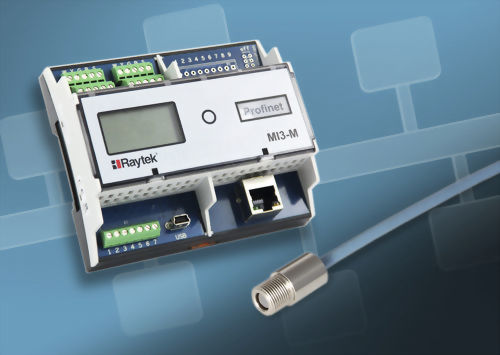

MI3 紅外線測溫儀還採用方便的 DIN 導軌安裝封裝標準，具有 USB 數位通訊以及 RS485、Profibus、Modbus、Profinet 和乙太網路選項。 DIN 可安裝通訊盒支援高達 8 個頭，並提供 4 個電流隔離類比輸出。

主要特點：

讀取溫度範圍為 -40 至 1800°C（-40 至 3272°F）
無需冷卻即可承受高達 180 °C (356 °F) 的環境溫度
冷卻和空氣淨化配件
反應時間：標準型號為 130 毫秒和 20 毫秒，MI3100 型號為 10 毫秒
光學解析度：標準型號為 22:1，MI3100 型號為 100:1
專用近焦鏡頭，光點尺寸小至 0.5 毫米（0.02 吋）
工業堅固型電纜：不含矽和鹵素，耐油、耐鹼和耐酸
無電纜彎曲/移動影響，可在移動裝置（機械手臂、線性驅動器、鏈條等）中進行連續可靠的測量
自我診斷功能：印字頭斷線、印字頭內部溫度
感測頭的即插即用互換性（不再有感測頭參數；Raytek 專利）
數位頭到盒通訊帶來強大的 EMI 抗擾度
相容於 DataTemp Multidrop 軟體
感應器狀態/自我診斷 LED 指示燈

【一般規格】

型號	MI3-LT（低溫）	MI3-G5（玻璃）	MI3-2M	MI3-1M
溫度範圍	LTS02、LTS10、LTH10 -40 至 600°C （-40 至 1112°F） LTS20、LTF、LTH20 0 至 1000°C （32 至 1832°F）	250 至 1650°C （500 至 3000°F）	250 至 1400°C （500 至 2552°F）	500 至 1800°C （932 至 3272°F）
光譜響應	8 至 14 微米	5微米	1.6微米	1.0微米
系統精度	±1% 讀數或 ±1°C (2°F)* @23°C ±5°C (73°F ±9°F)		±（讀數的 0.5% + 2°C）
重複性	測量值的 ±0.5% 或 ±0.5°C (1°F)*		±（讀數的 0.25% + 1°C）
光學解析度 (D:S)	LTS - 2 : 1、10 : 1、22 : 1 LTH - 10 : 1、22 : 1 LTF - 10 : 1	10：1	100：1	100：1
回應時間	LTS、LTH - 130 毫秒 LTF - 20 毫秒	130毫秒	10毫秒
溫度係數	± 0.05 K / K 或 ± 0.05% / K 讀數*		± 0.01% / K 讀數
發射率	所有型號均為 0.100 至 1.100
訊號處理	峰值保持、谷值保持、可調至 998 秒可變平均濾波器

*以較大值為準

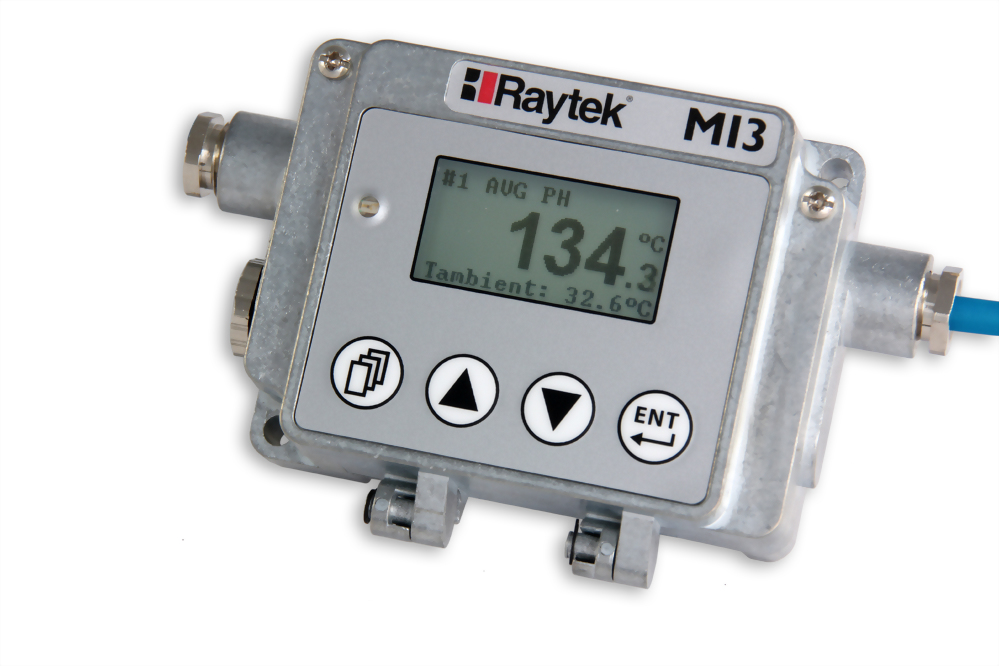

【電氣規格 - MI3 BOX】

輸出	4 – 20 mA、0 – 20 mA、0 – 5 V 或 0 – 10 V； J、K、R 或 S 熱電偶； 0 – 5 V 頭部環境訊號
熱電偶	J：-40 至 600°C（-40 至 1112°F） K：-40 至 800°C（-40 至 1472°F） R/S：250 至 1800°C（482 至 3272°F）
通訊	USB 2.0 RS485 Profibus DP-V0 Profinet IO 乙太網路 TCP/IP、http 與 64 MB 資料記錄器 Modbus RTU
電源	8 至 32 伏特直流電，5 瓦
環境保護	IP65（NEMA 4）

【環境相關】

環境溫度	LT、G5：-10 至 120 °C（14 至 248 °F） LTH：-10 至 180 °C（14 至 356 °F） 1M、2M：0 至 120 °C（32 至 248 °F）雷射 1M , 2M：在65°C (149°F) 時自動關閉
儲存溫度	LTH：-20 至 180°C（-4 至 356°F）所有其他型號：-20 至 120°C（-4 至 248°F）
環境評級	IP65 (NEMA-4) / IEC 60529
電磁相容	EN 61326-1:2006

【標準與合規性】

歐盟指令 2014/30/EU	電磁相容
歐盟指令 2011/35/EU	低電壓 - 適用於設備：防爆電源 xxxMI3ACIS
歐盟指令 2011/65/EU	RoHS 合規性經指令 (EU) 2015/863 修訂
歐盟指令 2014/34/EU	ATEX 適用於設備：xxxMI3xxxISx、xxxMI330xxxISx、xxxMI3100xxxISx、xxxMI3xxLTHISx、xxxMI3ACIS
EC 指令編號1907/2006	REACH 指令 (EU) 2020/2096 修訂
EN 61326-1：2013	電氣測量、控制和實驗室設備 - 電磁敏感度 (EMC)
EN 61558-1：2006	電力變壓器、電源、電抗器及類似產品的安全需求（低壓）
EN 61558-2-6：2010	1.1 kV（低壓）以下電力變壓器、電源、電抗器和類似產品的安全要求
EN 50581：2012	評估電氣產品有害物質限制 (RoHS) 的技術文件
EN 60079-0：2019	爆炸風險 – 第 0 部分：一般要求 (ATEX)
EN 60079-11：2012	爆炸風險 – 第 11 部分：本質安全「I」(ATEX) 的設備保護
UKCA	符合英國標準。具有本質安全等級的裝置除外。
KCC	電磁相容性適用於在韓國使用。本產品符合工業（A 類）電磁波設備的要求。

Raytek MI3 系列為各種 OEM 和工業應用提供了高度靈活、高性價比的非接觸式紅外線溫度測量解決方案，並為用戶提供可靠的自我診斷與高性能表現，是輻射溫度監控中的創新選擇。

【Raytek MI3 主要特點】

溫度範圍：讀取溫度範圍為 -40 至 1800°C（-40 至 3272°F），適用於廣泛的工業應用。

高溫操作：無需冷卻即可在高達 180 °C (356 °F) 的環境溫度下運作。

配件齊全：提供冷卻與空氣淨化配件，適應多變的工業現場需求。

快速響應：標準型號響應時間為 130 毫秒和 20 毫秒，高速 MI3100 型號僅 10 毫秒。

高光學解析度：標準型 22:1，MI3100 高階型達 100:1，提供精確測溫。

近焦鏡頭：專用鏡頭可測量光點尺寸小至 0.5 毫米（0.02 吋），滿足微小目標的測溫需求。

工業堅固型電纜：不含矽和鹵素，耐油、耐鹼、耐酸，能在動態裝置中提供穩定的測量。

自我診斷功能：檢測印字頭斷線及內部溫度狀況。

即插即用互換性：感測頭可即插即用，無需重新設定參數，確保安裝便利。

抗 EMI 干擾：強大的 EMI 抗擾度，確保數位通訊穩定。

軟體相容性：支援 DataTemp Multidrop 軟體，方便數據管理。

狀態指示：具備 LED 指示燈顯示感應器狀態與診斷信息。

【產品特點與應用】

大效能，小體積：Raytek MI3 數位紅外線測溫儀擁有高性能的迷你型紅外線測溫探頭，適合小型化裝置的嵌入，是 OEM 用戶對紅外線溫度測量的最佳選擇，超越傳統體積較大的傳感器。

多感測頭介面設計：MI3 支援多達 8 個獨立感測頭的通信盒，每感測頭可單獨位址，顯著降低每個測量點的安裝成本，簡化系統整合並降低故障排除難度，非常適合自動化設備。

防爆認證：MI3 系列提供 ATEX/IECEx 認證，適用於含易燃氣體、霧氣或粉塵的爆炸性工業環境，提供安全可靠的紅外線溫度監控。

靈活的通信與安裝選項：MI3 配有可安裝於 DIN 軌道的通信盒，支援 USB、RS485、Profibus、Modbus、Profinet 和 Ethernet，輕鬆整合到各種控制系統中。

精確控制與快速響應：MI3100 型號僅需 10 毫秒的響應時間，適合於需要即時反應的動態製程，如機械手臂及輸送系統，確保穩定精確的紅外線測溫。

卓越光學分辨率：高達 100:1 的光學分辨率以及專用近焦鏡頭，可測量小至 0.5 mm 的光點尺寸，適合紅外線低溫和紅外線高溫需求的精細測溫應用。

Raytek Compact MI3

MI3紅外線溫器可用於眾多行業，是各種 OEM 和最終用戶製造應用的理想選擇，包括以下列表和許多其他應用。

如果您想與專家討論您的申請，請點擊此處
