FLUKE SV600 固定式聲波成像儀

SV600 Fixed Acoustic Imager
聲學成像技術 & SoundMap™ 技術
將「聽」的聲音轉化為可「視」化圖像

固定式聲波成像儀解決方案 (聲像儀、聲波儀)
Acoustic Imaging Solutions

► SV600-1
標準型號加 VIS 相機

► SV600-BD
針對 Boston Dynamics Spot® 機器人的安裝
包括：
• SV600-1 聲波查看器
• 安裝在 Spot 上的金屬保護架
• Spot 連接電纜

型號 : SV600 Fixed Acoustic Imager

數量 :

FLUKE SV600 固定式聲波成像儀（固定聲學成像儀）

檢測、定位和可視化過程中聞所未聞的空氣和氣體洩漏或聲音特徵變化

產品簡介

FLUKE SV600 固定式聲波成像儀是一款自動化聲波監測解決方案，可全天候檢測和定位空氣與氣體洩漏，並即時監控聲音特徵變化。此產品不僅提升了製程效率，還減少了操作人員進入危險區域的需求，是工業維護與檢測的理想工具。

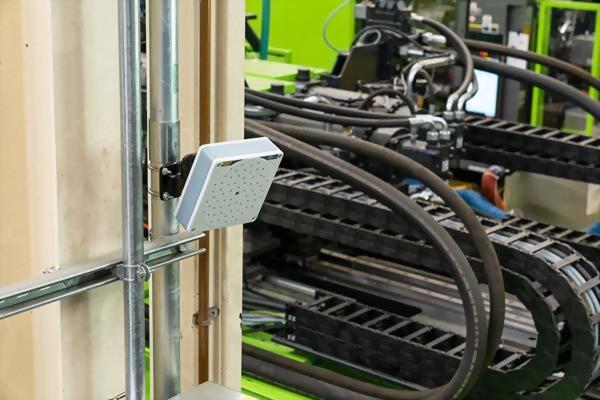

透過使用一系列複雜的聲音感測器，SV600 可以安裝在任何設備或資產附近、生產線的任何區域，或人員進入受限或危險的地方，以確保您可以監控設施中最重要的部分，而無需擔心中斷。

作為一種固定的自動化解決方案，SV600 與您的流程集成，當用作產品洩漏測試流程的一部分時，無需進行冗長的故障查找流程（例如肥皂水測試）。透過持續監控您的環境，您可以快速檢測並修復空氣洩漏，從而減少壓縮空氣和能源的消耗，從而幫助節省設施資金。

結合聲波成像技術與高端監測功能，SV600 固定式聲波成像儀特別適用於設備檢測、壓縮空氣洩漏定位與聲音異常變化分析。其應用範圍廣泛，從生產線到難以到達或危險區域皆可實現高效監控，幫助您避免代價高昂的故障或非計劃停機。

產品優勢

先進技術，輕鬆應對工業需求

聲波成像技術：採用 SoundMap™ 技術，將聲音數據轉換為清晰的視覺化圖像，快速定位並量化問題區域。

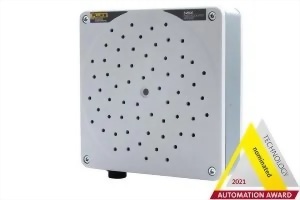

高精度監測：配備 64 個數位 MEMS 麥克風（向日葵陣列），可即時處理聲音數據，進行分類、頻率過濾與聲音強度映射。
全天候監控：支持 24/7 持續監控，即時偵測空氣與氣體洩漏或異常聲音特徵變化。

簡化流程，節省成本

完全自動化解決方案：無需傳統肥皂水測試等繁瑣檢漏方法，直接整合至生產製程中。

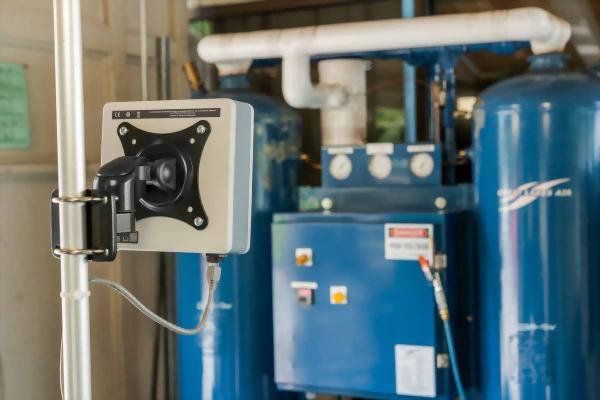

降低能源浪費：持續監控壓縮空氣洩漏，減少空氣與能源消耗，降低運營成本。
智能警報功能：支持用戶自定義警報，在聲音特徵變化時立即通知，確保問題在損失擴大前被解決。

多樣化應用場景

難以接觸的區域監控：設備可安裝於危險區域或限制性區域，保障操作人員安全。
設備整合能力強：提供 乙太網（PoE）通信，並支持 IO 接口整合至現有工廠系統。
耐用設計：符合 IP54 防護等級，適應多種工業環境。

聲波成像技術亮點：SoundMap™

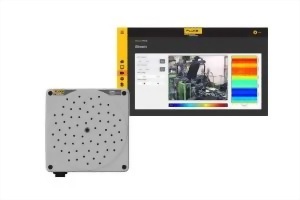

SoundMap™ 技術可將聲音即時轉換為可視化熱圖，幫助用戶快速定位壓縮機、泵、管道等設備的異常聲音變化。配合遠端監控功能，SV600 可實現早期異常警示，並為設備優化性能和預防性維護提供支持，避免潛在故障造成損失。

透過使用強大的 SoundMap™ 技術，SV600 將聽到的聲音轉換為視覺表示，以便您可以快速定位和量化問題區域。這使設施能夠進一步了解產品品質或安全問題，並能夠快速檢測壓縮機、泵浦、管道等的變化。

除了 24/7 遠端監控之外，SV600 還可以無縫整合到工廠系統中，並且可以建立使用者定義的警報，以便在聲音特徵發生變化時向使用者發出警報，即使是在設施中難以到達的部分。

透過充當預警系統，設施可以持續監控設備以優化效能、執行預防性維護或在故障發生之前偵測到異常，以保持流程正常運作。

SV600 的 Boston Dynamics Spot^® 完美結合

SV600 固定式聲波成像儀可作為 Boston Dynamics Spot^® 的附加設備，用於自動化檢測與監測。透過 Spot 機器人的靈活行動，SV600 可覆蓋工廠內的各個角落，持續學習偵測、定位和視覺化聞所未聞的事物，將工業檢測帶入全新境界。

將工業檢測帶入全新境界。

無限數據採集：搭配 Spot 的遠端檢測軟體 Orbit，支持即時數據傳輸與分析。
自主機器人與工業維護的結合：開啟自動化檢測與聲波監控的新未來。

使用波士頓動力公司的遠端檢測軟體 Orbit 擷取無限數據。了解自主機器人技術滿足您的工業維護需求的全部潛力。
與 Fluke Process Instruments 和 Boston Dynamics 一起探索維護的未來。

主要規格與功能

聲波監測：24/7 持續聲音檢測與分類。
聲學成像陣列：64 個 MEMS 麥克風，構成向日葵陣列。
整合可見光攝影機：輔助檢測視覺化分析。
數據通信：乙太網接口（M12 或 RJ45），支持 PoE。
環境適應性：IP54 防護等級，適用於各種工業環境。

FLUKE SV600 固定式聲波成像儀，結合先進聲波成像解決方案與創新的工業維護技術，助您全面掌控製程安全與效率。提高銷售與品牌信任，這就是未來聲學成像技術的核心價值！
聯繫我們，獲取更多產品資訊或報價！

物理特性

尺寸（長x寬x深）	170 x 170 x 65 毫米（6.69 x 6.69 x 2.56 英吋）
重量	0.85 公斤（1.7 磅）
通訊+電源	POE IEEE 802.3af SV600-1 透過 RJ45 或 M12 8 針連接； IEEE 802.3 狀態 LED

系統整合

事件觸發	設定聲級 (dB) 和頻率 (kHz) 範圍的警報級別
事件動作	以 .csv 或 .txt 檔案記錄到外部 PC

相機

整合可見光	包含在固定鏡頭中
解析度影片	640×480
相機視野	65°±3°
相機解析度	720p，30 fps

麥克風

類型	MEMS，數字底部端口
SNR（A 加權，1 kHz 時）	94 dB SPL @ 1kHz 時為 64 dB
靈敏度	-26 dB FS +/-1.5 dB（1 kHz、94 dB SPL）
聲學過載點	1 kHz 時 120 dB SPL，<10% THD

一般的

入口保護	IP54
工作溫度	-20°C 至 50°C（4°F 至 122°F）

遵守

美國聯邦通訊委員會	標題47.第15部分
電磁相容	EN55032:2015 EN61000-4-2 :2009 EN61000-4-3:2006 EN61000-4-4:2012 EN61000-4-5 :2006 EN61000-4-6 :001
韓國CC	電磁相容性。僅適用於在韓國使用。 A 類設備（工業廣播及通訊設備）

資料格式

聲音的	.wav（音訊驗證）
圖片	.jpg、.png
影片（V/V+ 型號）	.mjpeg、.mp4
數據資訊	.json

系統設定

主要特點：

高階 24/7 聲學監控
放置在向日葵陣列中的 64 個數位 MEMS 麥克風
整合可見光相機
用於板載即時處理的強大處理器
- 聲音分類
- 頻率濾波
- dB 值和聲音強度映射
- 事件觸發

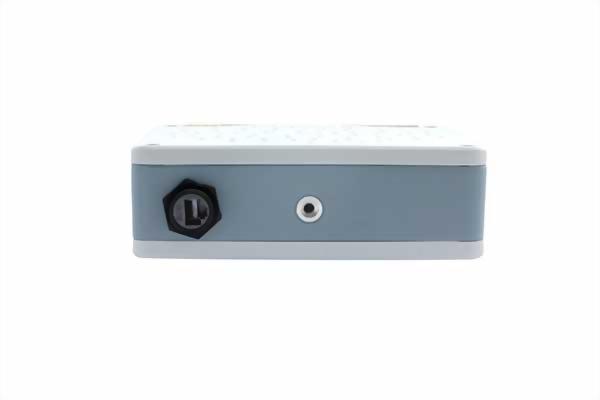

乙太網路通訊接口，安裝 8 線 M12 現場匯流排或 RJ45 連接器
乙太網路供電 (POE)
防護等級 IP54
透過現場匯流排耦合器支援 IO 的選項
透過全自動整合解決方案最大限度地減少操作員幹預
從無法進入或危險區域捕獲資料以確保團隊安全
即時監控聲音特徵變化，防止非計劃性維護

SV600 固定聲學成像儀使用戶能夠連續檢測、定位和可視化空氣和氣體洩漏或聲音特徵的變化，避免造成代價高昂的問題。

探索自主機器人和工業維護協同工作的力量。 SV600 可安裝用於各種連續聲學成像應用，包括作為Boston Dynamics Spot® 有效負載。隨著 Spot^® 韌體 3.3 的發布，SV600 完全整合到機器人系統中，使其成為便利性和功能性的完美結合。

SV600 固定聲學成像儀可用於眾多產業，是連續監測和控制的理想選擇。
SV600 可以使用的幾個地方包括以下列表。與專家討論您的應用程式。

用於產品檢測的智慧洩漏檢測
使用工廠整合和即時警報功能，SV600 可以在生產線上自動進行聲學檢測，並立即通知您的團隊任何品質問題或產品廢品，從而提高生產效率。
安裝和移動
在製造、能源、基礎設施等行業中快速存取偏遠或危險區域、收集即時數據並執行徹底檢查，而不會讓人工檢查員面臨風險。
最大限度地減少人為幹預
透過完全整合的自動化解決方案整體提高工人的安全。
全天候 (24/7) 監控資產和工作空間
在安全距離內持續監控危險或難以進入位置的資產，立即接收新聲音事件的警報或偵測固定設備中逸出的氣體。
防止計劃外維護
在檢測到任何溫度變化之前就可以測量聲音特徵。 SV600 可用於儘早發現聲音特徵變化，以便設施可以在故障發生之前安排預防性維護並優化效能。
降低功耗
透過快速檢測和修復漏氣，您可以減少壓縮空氣和能源的消耗，從而幫助節省設施資金。故障、低效率的驅動系統需要更努力工作，消耗額外的電力才能保持運作。
減少噪音暴露
SV600 包括用戶可編程的聲級 (dB) 和頻率 (kHz) 警報，以幫助設施更好地滿足國家和國際標準，並確保工人不會暴露在危險的噪音和聲級中。
