TV40 熱像儀 ​ThermoView TV40 Thermal Imager

ThermoView® TV40系列 - 紅外線熱像儀

TV4X 型
8-14 μm，-10°C至1200°C，9 or 60 Hz，50mK

TV43
分辨率 320 x 240（76,800像素）
Field of View 24° x 18°

TV46
分辨率 640 x 480（307,200像素）
Field of View 34° x 25.5°
型號 : TV40 Thermal Imager

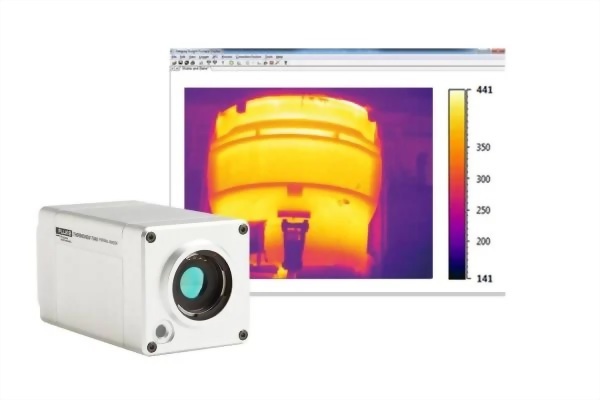

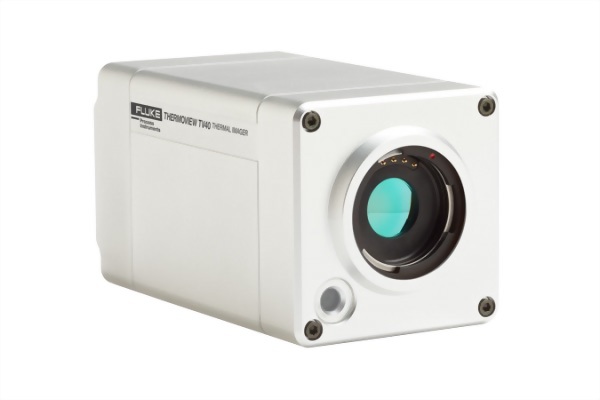

ThermoView TV40 熱像儀
ThermoView TV40 Thermal Imager
輕鬆應對嚴苛環境，精准監控溫度變化，提升效率與穩定性
透過 AOI 和自訂功能輕鬆追蹤惡劣條件下的溫度並快速發現問題
全方位工業級熱成像解決方案，讓製程管理更智能、更安全


產品簡介

美國 Fluke Process Instruments  推出的 ThermoView TV40 熱像儀是 FLUKE IMAGING SOLUTIONS 系列中領先的熱成像解決方案，適用於嚴苛工業應用場景，具備高精度、高可靠性和靈活個性化設置能力。TV40 可同時提供紅外和可見光影像，幫助用戶即時掌握製程、產品與場地的狀況，保障安全，提升生產效率與品質。

為何選擇 ThermoView TV40？

  • 增強製程效率：實現持續監控與數據記錄，提升生產通量與運行效率。
  • 確保產品質量：實時監測關鍵溫度數據，確保符合製造規範，減少不合格產品。
  • 提升安全性：24/7 不間斷監控，及時發現並解決設備或場地潛在隱患。

產品特點與優勢

硬體特色

  1. 高解析度熱影像
    提供 320x240 和 640x480 紅外解析度選擇，確保在多樣化應用中獲取清晰、可靠的溫度數據。

  2. IP67 工業級防護設計
    TV40 採用 NEMA 4 等級外殼，搭配空氣吹掃裝置及其他配件，能在極端環境中穩定運行。

  3. 多功能鏡頭選項

    • 可現場更換的多種預校準鏡頭。
    • 支持遠程自動對焦，無需額外校準，快速適應不同應用需求。

  4. 便捷整合與供電

    • 支持標準 I/O 模組與 GigE Vision 協議，輕鬆接入現有控制系統。
    • PoE（以太網供電） 支持，簡化安裝過程，節省布線成本。

  5. 紅外與可見光同步顯示

    • 同步獲取紅外與可見光影像，便於對齊與問題定位，縮短故障排查時間。

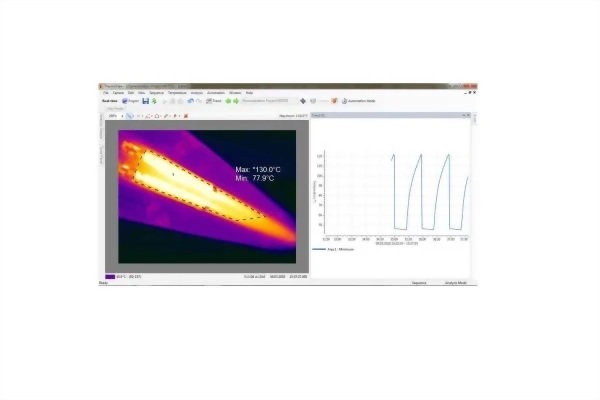

ThermoView 軟體優勢

  1. 快速安裝與配置
    用戶可快速完成自定義設置，避免不必要的停機時間。

  2. 多區域監測

    • 支持編程「興趣區域」，結合進階通過/失敗邏輯，執行產品檢測與製程監控。
    • 同時進行獨立、連續、間歇或遠程溫度評估，滿足多種場景需求。

  3. 智能報警功能
    通過自定義警報或信號設置，主動響應製程異常，避免生產損失。

  4. 數據記錄與存檔
    自動化數據存儲功能支持數據比對與基準分析，為製程改進提供有力依據。

關鍵應用場景

ThermoView TV40 熱像儀廣泛應用於以下領域：

  • 製程溫度控制：提供精確的溫度監測，確保生產設備穩定運行。
  • 安全檢查與資產保護：即時識別場地隱患，保障操作人員與設備安全。
  • 品質管理與故障診斷：快速檢測產品缺陷，縮短故障解決時間，提高生產效率。
  • 節能與成本管理：識別設備熱損失，優化能源使用，降低運營成本。

立即行動，探索 ThermoView TV40 的強大功能！

ThermoView TV40 是工業熱成像解決方案的最佳選擇！
聯繫我們，了解更多產品資訊或安排專家諮詢，讓 FLUKE 熱像儀幫助您的業務更上一層樓！





系統特點

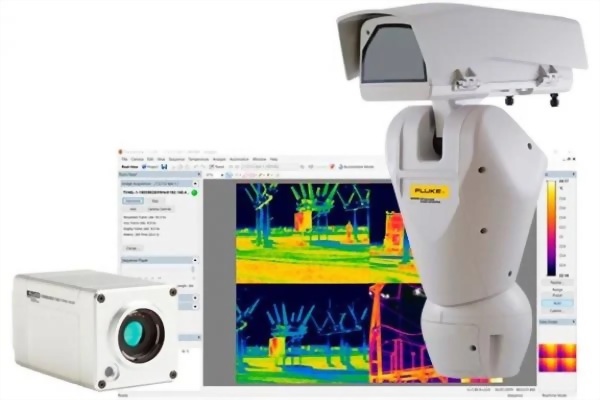

包括熱像儀、軟體和各種配件，可提供完整的系統體驗。

特徵 描述
目擊 熱像儀 + 可見光相機（320 x 240 或 640 x 480）
測量範圍 -10 至 1200°C（14 至 2192°F）
軟體可設定：
  • 汽車
  • 子範圍 1： -20 至 80°C（-4 至 176°F）
  • 子範圍 2： -20 至 1200°C（-4 至 2192°F）
測量精度 ±2°C 或 ±2°%（讀數）
影像解析度 320 x 240（76,800 像素）和
640 x 480（307,200 像素）
型號 9 或 60 赫茲
視野 水平 34° x 25.5°
光譜範圍 8 - 14 微米
偵測器 非製冷焦平面陣列
對焦範圍 IR 15 cm - ∞（電動遙控對焦），可見光：60 cm - ∞
環境溫度 採用高溫外殼時最高可達 200 °C (392 °F)



軟體選項

適用於各種工業自動化應用等的高階軟體包

操作者直覺的軟體包 ThermoView Lite、ThermoView 軟體、ThermoView EtherNet/IP、ThermoView Modbus、ThermoView 關鍵資產、ThermoView 背光
主要特點
  • 多機位通訊
  • 同時查看視覺圖像和熱圖像（IR-Fusion）
  • 具有 DAQ (I/O) 通訊能力
  • 進階分析和使用者可定義的條件設置
  • 無限的興趣區域和警報設置
  • 自動鏡頭辨識（現場可更換鏡頭）
  • 影像和圖形導出 - PNG、JPG、TXT、CSV、AVI



通訊

介面 GigE Vision 介面、乙太網路/TCP/IP、Modbus、Profinet
  • LAN/乙太網路提供對整合 Web 伺服器和 ThermoView 軟體的訪問
可擴充的輸入/輸出
  • 繼電器輸出模組 (2)（系統運作狀況、製程警報）
  • 數位輸入模組（16通道）（使用者可定義事件觸發）
  • 數位輸出模組（16 通道）（系統健康、過程警報）
  • 類比輸出模組（4 至 20mA 或 0-20mA）
  • 被動隔離器
電源 DC + 12 至 26V 或 PoE（乙太網路供電）
耗電量 8W（典型）、13W（最大）



環境的

工作溫度 -10 至 50°C（14 至 122°F）
儲存溫度 -20 至 50°C（-4 至 122°F）
濕度 10% 至 95% 無冷凝
抗衝擊性 IEC 60068-2-27（機械衝擊）：50g，6 ms，3 軸
抗振性 IEC 60068-2-26（正弦衝擊）：3g，11 至 200Hz，3 軸
環境保護 IP67（NEMA 4）
尺寸（寬x高x長） 約 83 x 83 x 158 毫米（3.25 x 3.25 x 6.22 英吋）
重量 約 1.08 公斤（2.38 磅）



標準與合規性

Standards and Compliance

EC Directive 2014/30/EU EMC
EC Directive 2011/65/EU RoHS Compliance amended by Directive (EU) 2015/863
EN 61326-1: 2013 Electrical measurement, control and laboratory devices - Electromagnetic susceptibility (EMC)
EN 50581: 2012 Technical documentation for the evaluation of electrical products with respect to restriction of hazardous substances (RoHS)
KCC Electromagnetic Compatibility applies to use in Korea. This product meets requirements for industrial (Class A) electromagnetic wave equipment.

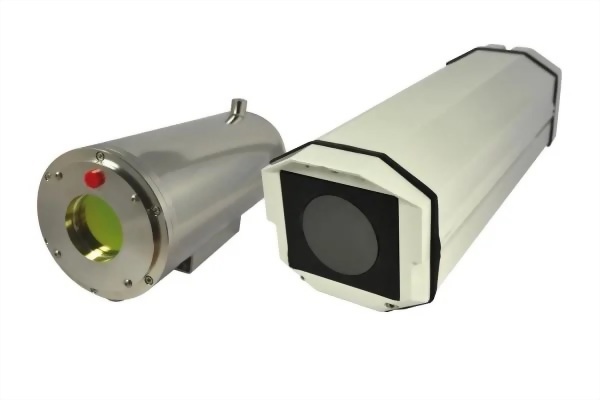

註：有關極端條件下的附加環保產品，請參閱配件部分。如果您想與專家討論您的應用程序，請按此處。

擴大你的視野，擴大你的理解。

  • 提高流程的吞吐量和效率
  • 確保產品按照規格製造以提高質量
  • 持續監控您的場地和設備以確保安全

TV40 熱像儀專為最惡劣的應用而設計，具有多種性能和個性化選項，允許用戶查看紅外線和可見光圖像、對無限的興趣區域進行編程、遠端數據等等。

ThermoView TV40 固定式熱像儀可用於眾多產業和應用，是製程監控、產品監控、品質通過/失敗檢查和現場安全的理想選擇。可使用 ThermoView TV40 紅外線攝影機系統的幾個範例包括但不限於以下列表。如果您想與專家討論您的應用程序，請按此處。

汽車和航空航天 金屬加工
建築材料 公用事業
太陽能和半導體
  • 電路板測試
其他
