Raytek Compact Series CI and CM
永不磨損的紅外線熱電偶(紅外線溫度計)
OEM用戶基本型的經濟選擇

固定式紅外線測溫 Fixed Infrared Sensors
► Compact CI / CM 系列
► ► CI - A 型： 0 °C 至 115°C
► ► CI - B 型：100 °C 至 500°C
► ► CM LT 型： -20°C 至 500°C

型號 :Raytek-CM/CI
- Raytek CI Compact SERIES -
RAYCI1 (Type J Thermocouple Output)
RAYCI2 (Type K Thermocouple Output)
RAYCI3 (DC Voltage Output, Linear 10 mV/°C, scaled 0-5V)

- Raytek CM Compact SERIES -
RAYCMLTV (Voltage Output, Linear, scaleable from 0-5V)
RAYCMLTJ (Type J Thermocouple Output)
RAYCMLTK (Type K Thermocouple Output)

型號 : Raytek-CM/Raytek-CI

型號 : Raytek-CI / Raytek-CM

數量 :

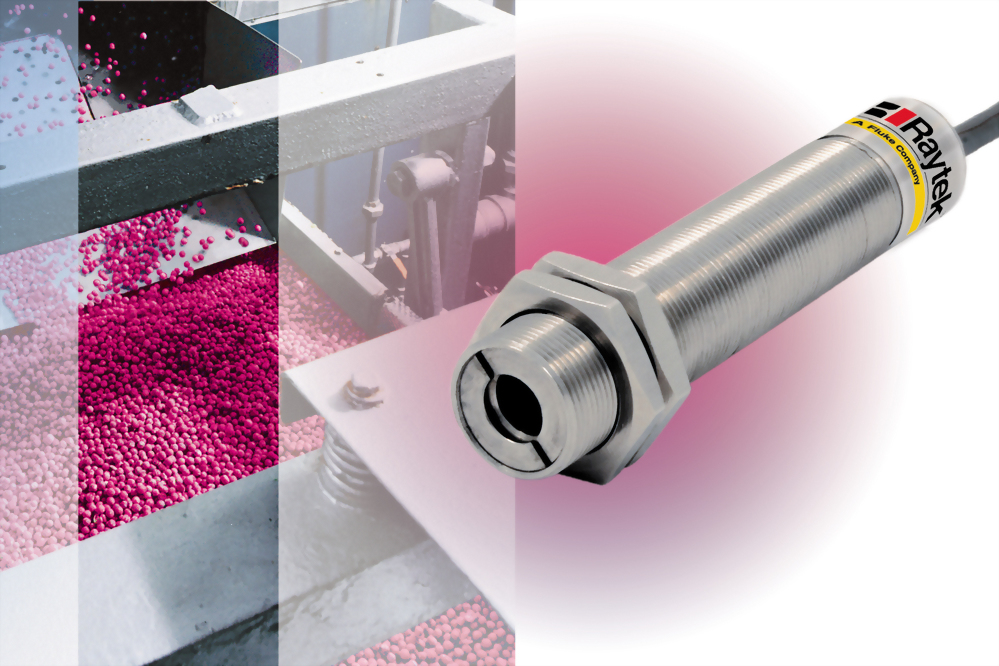

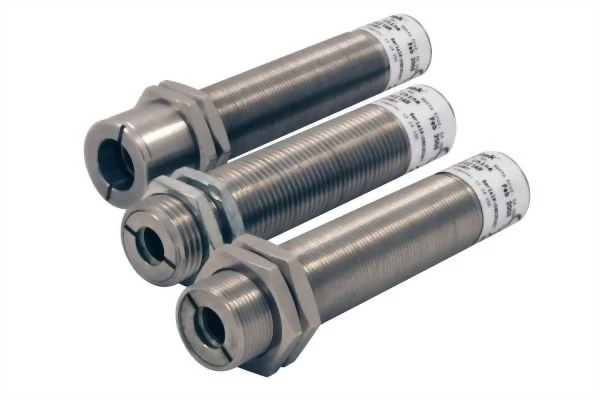

Raytek® Compact CI 和 CM 非接觸式紅外線測溫儀

高效能、緊湊型非接觸式紅外線測溫解決方案

Raytek® Compact CI 和 CM 非接觸式紅外線測溫儀專為工業應用與OEM 設備設計，提供即時、精確的溫度監測，提升製程控制效率。這些紅外線測溫儀可直接取代傳統的接觸式探針與熱電偶，減少維護需求，確保長期穩定運行。

產品特點

非接觸式測溫，適用於各種工業製程

精確溫度範圍：

Compact CI：0°C ~ 500°C（32°F ~ 932°F）

Compact CM：-20°C ~ 500°C（-4°F ~ 932°F）

耐高溫設計，可在環境溫度 70°C（160°F）下運行，並透過水冷系統提升至 260°C（500°F）

IP65（NEMA-4）防護等級，確保設備耐用性

快速響應時間：

Compact CI：350 毫秒（95%）

Compact CM：150 毫秒（95%）

強大信號處理功能（CM 型號）

RS232 數位介面（CM 型號），支援 DataTemp® Multidrop 軟體

內建 LED 感測器狀態指示燈，提升診斷與維護效率（CM 型號）

產品特點

非接觸式測溫，適用於各種工業製程
精確溫度範圍：
- Compact CI：0°C ~ 500°C（32°F ~ 932°F）
- Compact CM：-20°C ~ 500°C（-4°F ~ 932°F）
耐高溫設計，可在環境溫度 70°C（160°F） 下運行，並透過水冷系統提升至 260°C（500°F）
IP65（NEMA-4）防護等級，確保設備耐用性
快速響應時間：
- Compact CI：350 毫秒（95%）
- Compact CM：150 毫秒（95%）
強大信號處理功能（CM 型號）
RS232 數位介面（CM 型號），支援 DataTemp® Multidrop 軟體
內建 LED 感測器狀態指示燈，提升診斷與維護效率（CM 型號）

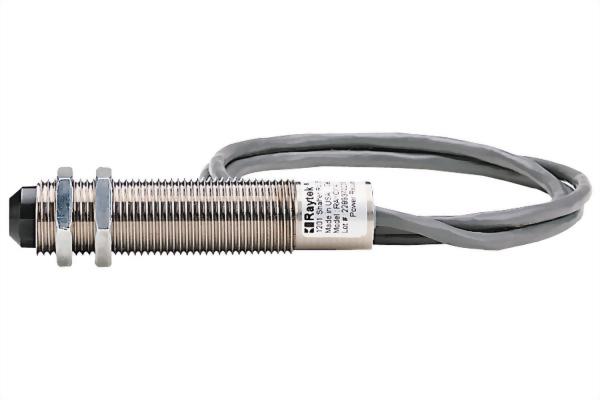

Raytek® Compact CI 非接觸式紅外線測溫儀

Compact CI 採用堅固的不銹鋼外殼，具備 IP65 防護等級，適用於惡劣工業環境。該裝置設計緊湊，便於安裝，可輕鬆整合至 標準 4 線系統，直接替換 J 型或 K 型熱電偶。其 50 歐姆輸出阻抗 確保與現有控制器、顯示器和傳輸設備兼容，且無需額外校正。

應用領域

金屬加工（鋼鐵、鋁、銅等）
塑膠與橡膠生產
紙漿與造紙工業
食品與製藥產業

技術規格

測溫範圍：0°C ~ 500°C（32°F ~ 932°F）
反應時間：350 毫秒（95%）
光學解析度：4:1（90% 能量）
環境溫度耐受性：70°C（160°F）
可選配冷卻與氣體吹掃配件

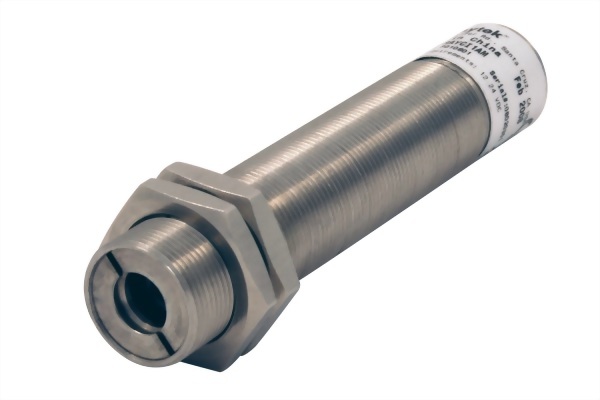

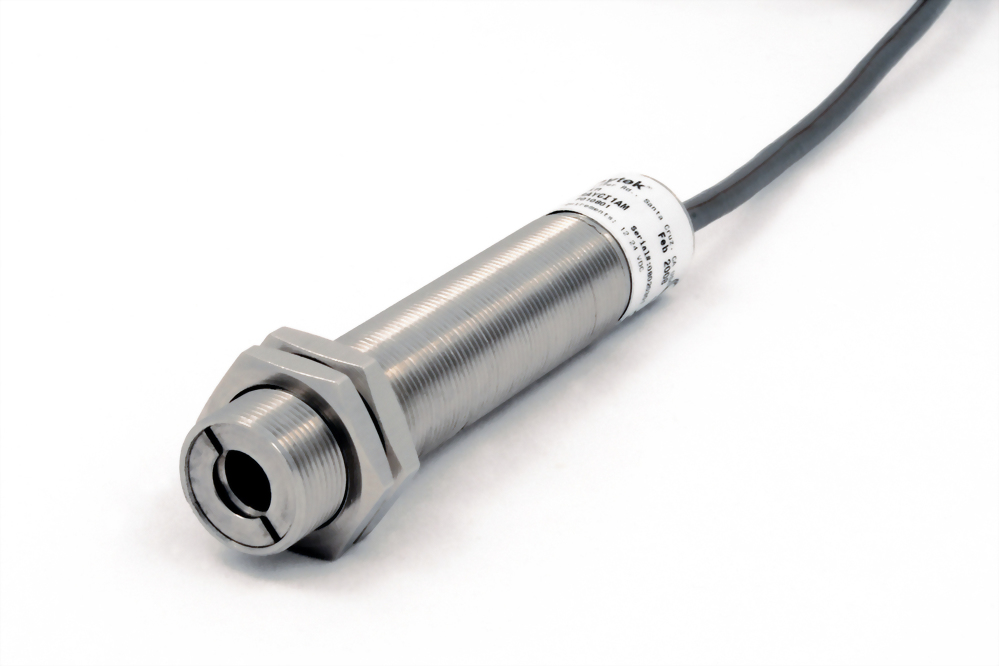

Raytek® Compact CM 非接觸式紅外線測溫儀

Compact CM 體積小巧，適用於 OEM 設備溫度監測，並具備更強大的信號處理與遠端控制功能。內建數位輸出與可調整參數，使用者可透過 RS232 介面 與 DataTemp® Multidrop 軟體 進行設定與監測。

應用領域

電子製造與半導體產業
玻璃與陶瓷加工
塑膠與包裝製程
汽車零件製造

技術規格

測溫範圍：-20°C ~ 500°C（-4°F ~ 932°F）
反應時間：150 毫秒（95%）
光學解析度：13:1（90% 能量）
環境溫度耐受性：70°C（160°F）
24V DC 警報輸出，可觸發目標溫度或環境溫度
支援峰值保持、谷值保持與變動平均值信號處理
可調發射率與透光率設定

為何選擇 Raytek® 紅外線測溫儀？

提升製程效率：即時溫度監測，減少停機時間，提高產品良率
降低維護成本：無需接觸測量，避免傳統探頭的磨損與汙染
多種通訊介面：支援 類比輸出、RS232、Ethernet（CM 型號）
適用於嚴苛環境：IP65 防護等級，適用於高溫、高濕或粉塵環境

立即聯絡我們，了解 Raytek® Compact CI 和 CM 紅外線測溫儀如何優化您的工業製程！

型號	CI-A	CI-B	CM
溫度範圍	0 至 350°C （32 至 662°F）	30 至 500°C （86 至 932°F）	-20 至 500°C （-4 至 932°F）
光譜響應	7 至 18 微米	7 至 18 微米	8 至 14 微米
系統精度	0°C 至 115°C（32°F 至 240°F） ±3°C（±6°F） 116°C 至 350°C（241°F 至 662°F） >±5%	30°C 至 99°C（86°F 至 211°F） ±6°C (±10°F) 100°C 至 500°C（212°F 至 932°F） >±2% 或±3° C (±6°F)	數字/電壓：讀數的 1.5% 或 ± 2°C* T/c：讀數的 ± 1.5% ± 2°C 或 ± 4°C*
重複性	測量值的 ±1% 或 ±1°C (2°F)*		數字/電壓：讀數的 ± 0.5% 或 ± 1°C* T/c：讀數的 ± 0.5% ± 1°C 或 ± 2°C*
反應時間（90% 的時間）	350毫秒		150毫秒
光學解析度 (D:S)	4：1		13：1
訊號處理	-		峰值保持、谷值保持、可變平均
發射率	固定為 0.95		0.10至1.10（可調）
自我診斷/感測器狀態	-		正常運作、警報、超出範圍、不穩定、感測器故障
遵守	IEC 801-4，1 級		EC – 指令 2004/108/EC (EMC)
