型號 :
Modline 7

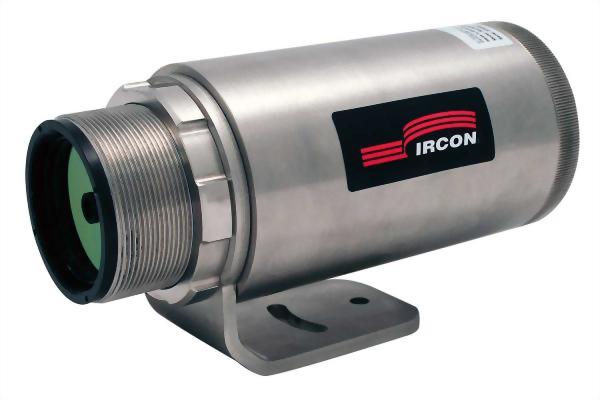

Ircon® Modline® 7 系列紅外線測溫儀
非接觸式溫度感測器滿足多元工業應用需求
Fluke Process Instruments 的 Ircon Modline® 7 系列紅外線測溫儀是一款專為工業製程溫度監控設計的非接觸式高性能測溫解決方案，結合精密光學、高速反應與耐用設計，適用於多種行業及應用需求。提供的高性能紅外線測溫儀，專為工業溫度製程控制的連續監控設計。該系列擁有四種型號，採用堅固的 IP65 (NEMA 4) 外殼，配備標準 電動對焦控制、透過鏡頭瞄準 和 雷射瞄準 功能。
Modline 7 具有更寬的溫度範圍、高解析度光學元件和快速反應時間，提供多功能性來解決您最嚴苛的應用。直覺的感測器設計，在不銹鋼外殼或高溫水套中整合水冷卻，可減少安裝和設定時間。標準化安裝配件和通用 ModView™ Pro 軟體平台最大限度地減少了工廠的多種產品配置。
主要特點：
- 讀取溫度範圍為 -40 至 2250 ºC（-40 至 4082 ºF）
- 可承受 5 至 65 °C（41 至 149 °F）的環境溫度
- 遠程電動對焦和高達 100:1 的高解析度光學元件
- 整合透過鏡頭和雷射瞄準
- 小巧、堅固的設計，IP65 / NEMA-4 等級
- 數位 RS485 通訊（可連網）可監控多達 32 個 Modline 7 感測器
- 同時類比和數位輸出
- 包含 5 年保固
- 相容於 ModView™ Pro 軟體
ModView™ Pro 軟體

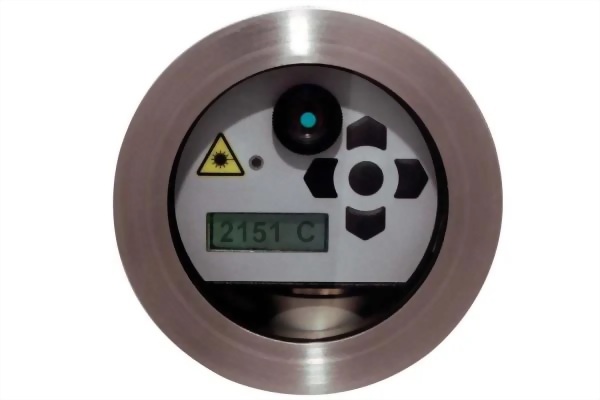

Modline 7 系列具有一套與感測器連接的軟體程式和實用程序，包括 ModView Pro 軟體。 ModView Pro 軟體具有內建使用者介面，可顯示目標溫度並允許調整感測器參數以遠端配置或微調您的感測器。
Modline 7 系列感測器 與 ModView™ Pro 軟體 完美結合，提升數據管理與遠程控制效能：
Ircon Modline, Modline 3, Modline 4, Modline 5, Modline 7, IRCON-11, IRCON-32, IRCON-33, IRCON-36, IRCON-37, IRCON-38, IRCON-3G, IRCON-3G SENSOR HD, IRCON-3R, IRCON-3R SENSOR HD, IRCON-3V, IRCON-52, IRCON-5G, IRCON-5R, IRCON-6G,MODLINE 6 (6G-XXXX) , IRCON-6R,MODLINE 6 (6R-XXXX) , IRCON-SR
| 型號 |
74系列
|
75系列
|
77系列
|
78系列
|
|---|---|---|---|---|
| 溫度範圍 |
-40 至 800°°C
（-40 至 1472°°F） |
250 至 2250°C
（500 至 4082°F） |
250 至 2250°C
（500 至 4082°F） |
300 至 900°C
（572 至 1652°F） |
| 光譜響應 |
8 至 14 微米
|
3.9微米
|
4.8 至 5.2 微米
|
7.9微米
|
| 系統精度 |
± 讀數的 1% 或 ± 1°C（對於 Tmeas > 0°C (32°F)）
± 2°C（對於 Tmeas < 0°C (32°F)） |
Tmeas < 350°C (662°F)時為 ± 2°C 或 ± 2% Tmeas > 350°C (662°F) 時為 讀數的 ± 1% |
讀數的±1%
|
|
| 重複性 |
±0.5% 測量值或 ±0.5°C (1°F)，以較大者為準
|
|||
| 光學解析度 (D:S) |
70：1
|
100：1
|
||
| 回應時間 |
120 毫秒
|
60 毫秒
|
120 毫秒
|
|
| 溫度分辨率 |
0.1°K
|
|||
| 發射率 |
可調節的; 0.10 至 1.15，增量為 0.001
|
|||
| 訊號處理 |
峰值保持、谷值保持、平均、環境背景溫度補償
|
|||
環境的
| 環境溫度 |

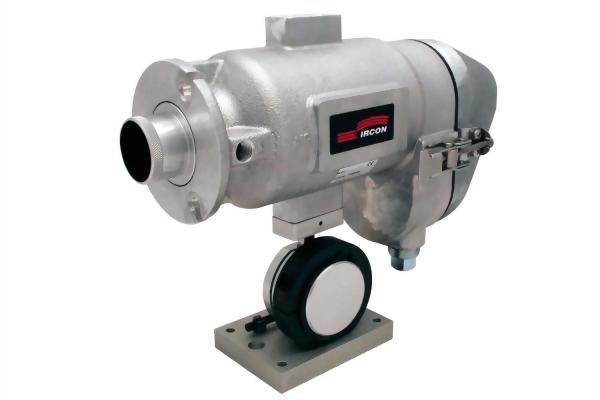

5 至 65°C (41 至 149°F) 帶風冷：10 至 120°C (50 至 250°F) 含水冷：10 至 175°C (50 至 350°F) 帶 ThermoJacket：10 至 315 ° C（50 至600°F） |
| 儲存溫度 | -20 至 70°C（-4 至 158°F） |
| 環境評級 | IP65 (NEMA-4) |
標準與合規性
| 歐盟指令 2014/30/EU | 電磁相容 |
| 歐盟指令 2011/65/EU | RoHS 合規性經指令 (EU) 2015/863 修訂 |
| EN 61326-1：2013 | 電氣測量、控制和實驗室設備 - 電磁敏感度 (EMC) |
| EN 50581：2012 | 評估電氣產品有害物質限制 (RoHS) 的技術文件 |
| KCC | 電磁相容性適用於在韓國使用。本產品符合工業（A 類）電磁波設備的要求。 |
Ircon®Modline® 紅外線測溫儀 Modline 7系列
非接觸式溫度感測器，卓越性能，適用於廣泛的應用產品優勢與設計特色
-
透過直覺的圖形使用者介面監控和存檔您的流程
-
透過即時非接觸式溫度讀數確保測量的完整性
-
使用 ModView Pro 軟體和內建使用者介面遠端配置和微調您的感測器
-
所有型號均標配透過鏡頭和雷射瞄準
Modline 7 紅外線測溫儀與Ircon® ModView™ Pro 軟體和各種配件相結合，具有卓越的多功能性，具有-40° 至2250°C（-40 至4082°F）的擴展溫度範圍、高分辨速率光學器件和快速響應時間。
- 廣泛溫度範圍：-40 至 2250 ºC（-40 至 4082 ºF），覆蓋低溫塑膠製程至高溫金屬加工需求。
- 環境適應性強：可承受 5 至 65 °C（41 至 149 °F）的環境溫度，並可搭配 水冷卻系統 增強耐受性。
- 高解析度光學：光學解析度高達 100:1，配備 遠程電動對焦，可精準鎖定測量目標。
- 多元瞄準技術：整合 透過鏡頭瞄準 和 雷射輔助瞄準，確保準確測溫操作。
- 耐用結構設計：採用不銹鋼材質，防護等級達 IP65，適用於各類嚴苛工業環境。
- 靈活數據管理與通訊：
-
支援 RS485 數位通訊，可監控多達 32 個感測器。
- 同步輸出 類比與數位數據，易於整合至自動化系統。
- 快速反應：具備 20 毫秒 的反應時間，適合高速製程監控需求。
- 長期保固：5 年保固，提供可靠的售後保障。
Ircon Modline 7 高溫計可用於眾多行業，從低溫塑膠加工到高溫玻璃和金屬加工，包括下面列出的以及許多其他行業。
