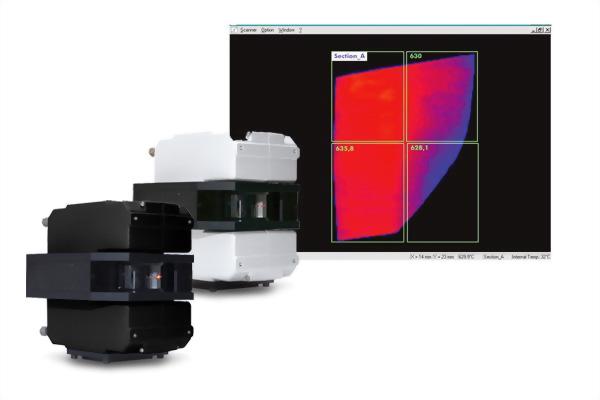

GS Glass Processes Thermal Imaging System
GS 玻璃加工熱影像系統

提升產品品質，實現玻璃製程的全面熱監控

---

美國 Fluke Process Instruments  推出的 GS 玻璃加工熱影像系統 是專為玻璃加工設計的解決方案，適用於玻璃彎曲、成型、退火及強化處理等應用，包括低輻射玻璃（Low-E）生產。此系統結合紅外線熱影像處理系統，實現即時溫度測量與缺陷檢測，有效提高產品品質並減少浪費。

---

核心功能

• 全面熱影像覆蓋：邊到邊的即時熱影像與溫度測量，快速發現製程中的熱點與溫度異常。
• 專業硬體設計：內建線雷射快速對準，降低安裝成本；堅固的 IP65 防水外殼，適應惡劣環境。
• 先進軟體支持：支持多區域設定、溫度曲線分析，並可根據產品變化進行預設參數切換。

產品亮點

1. 精準即時熱影像
   GS 系統提供高達 300Hz 的掃描速度，每條掃描線最多 1024 個測量點，確保每一製程細節都在掌控之中。

2. 適用低輻射玻璃應用
   附加的 GSLE 系統專為低輻射玻璃設計，利用紅外線點溫感應器，測量玻璃未鍍層的一側溫度並自動校正熱影像，實現更精準的製程監控。

3. 多樣化應用場景
   適合多種玻璃加工製程，如玻璃彎曲成型、退火與單面鍍層玻璃的監測與優化，確保產品符合高標準規格。

技術細節

• 掃描速度最高達 300Hz
• 高達 1024 測量點/掃描線
• 光學解析度達 200:1
• 內建水冷系統，適用環境溫度高達 180°C
• 支持 Ethernet TCP/IP 通訊，便於系統整合
• 支援 OPC 通訊協定，與現有製程控制系統無縫連接

GS 系統軟體功能

GS 系統軟體可將熱影像分區，針對不同區域的溫度數據進行平均、最大或最小值計算，並提供多樣化的報警功能，快速識別熱缺陷。此外，軟體還支持：

• 熱影像儲存與重播：可像縮時攝影般回顧製程數據，便於問題排查與分析。
• 多產品配置支持：通過參數預設，實現快速切換，適應不同產品需求。
• 強大的整合能力：支持數位與模擬 I/O 接口，以及 ASCII 數據直接轉發功能。

與我們聯繫

GS 玻璃加工熱影像系統是您的玻璃製程優化利器。通過精確的熱監控技術，您將顯著提升生產效率與產品品質。立即聯繫我們的專家，了解更多解決方案！

GS 系統規格

特徵	描述
溫度範圍	100 至 950°C（212 至 1742°F）
系統精度	±0.5°C 或 ±3°C (6°F)
重複性	±1°C (2°F)
光學解析度	170:1（90% 能量）
環境溫度	0 至 50°C (32 至 122°F)，內部水冷 180°C (356°F)
視野	90°
每條線點數	高達 1024 像素
掃描速率	鋼彈 300 赫茲

有關技術規格的更多信息，請參閱MP Linescanner 技術規格選項卡。



標準與合規性

Standards and Compliance

EC Directive 2014/30/EU	EMC
EC Directive 2011/65/EU	RoHS Compliance amended by Directive (EU) 2015/863
EC Directive 1907/2006	REACH amended by Directive (EU) 2020/2096
EN 61326-1: 2013	Electrical measurement, control and laboratory devices - Electromagnetic susceptibility (EMC)
EN 50581: 2012	Technical documentation for the evaluation of electrical products with respect to restriction of hazardous substances (RoHS)
KCC	Electromagnetic Compatibility applies to use in Korea. This product meets requirements for industrial (Class A) electromagnetic wave equipment.

GS Glass Processes 熱成像系統

透過專門針對低輻射率玻璃應用的即時熱成像，自動執行產品品質檢查。

邊到邊熱成像看一切

• 透過快速對準功能顯著減少設定時間
• 確保產品按照規格製造以提高質量
• 快速發現材料缺陷，幫助減少廢品

MP Linescanner 系列專為最惡劣的環境而設計，可為連續製程提供精確、邊到邊的即時熱成像和溫度測量。透過高達 300Hz 的掃描速度和每次掃描 1024 個資料點查看一切，讓您在錯誤發生之前找到錯誤溫度，例如熱點。

GS 玻璃加工熱影像系統

適用於多種產業，是製程監控、產品監控以及品質檢測（如通過/失敗檢查）的理想解決方案，特別適合於行動應用與離散製造過程中。

如需討論您的應用案例，請點擊此處與專家聯繫。

應用範例

以下列舉幾個 GS 系統 的典型應用場景（但不限於此）：

• 玻璃生產

  • 浮法玻璃工藝
  • 平板玻璃強化
  • 汽車玻璃 - 擋風玻璃成型和層壓

為什麼選擇 GS 系統？

GS 製程成像系統 提供即時、精確的熱影像解決方案，能有效提升生產效率並確保產品品質一致性，是高效製造的可靠選擇。
